本圧縮空気式射出装置（以下、本装置）は、宇宙空間に浮遊するデブリ（老朽化した人工衛星、故障により制御不能に陥った人工衛星等）を除去することを目的に考案した圧縮空気式射出物射出装置です。

本装置はロケットを使用して宇宙空間に運ぶ必要があるため、安価でかつ軽量にする必要があります。本装置は圧縮空気式の射出物を射出する専用装置であり、装置自体の構造を単純化できるため、部品点数の削減と軽量化を可能とした装置です。

圧縮空気式としていますが、使用可能な圧縮ガスであれば使用が可能です。

射出物の種類

射出物の例

■単純形状の射出物
形状が、球体、三角錐、砲弾型など比較的単純な形状を持つ射出物で、標的となるデブリに命中させてその場から移動させることを目的とした射出物です。

■ネット（網）を搭載した射出物
ネットを搭載した射出物で、宇宙空間に漂うデブリを一纏めにしたり、大きめのデブリに絡めたりして射出物の持つ運動エネルギーを伝えることにより、デブリを移動または除去を行うことができる射出物です。

射出物の構造

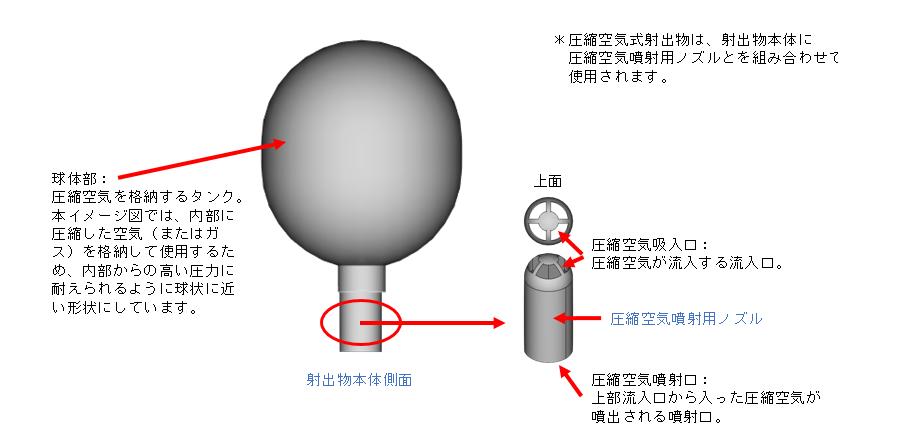

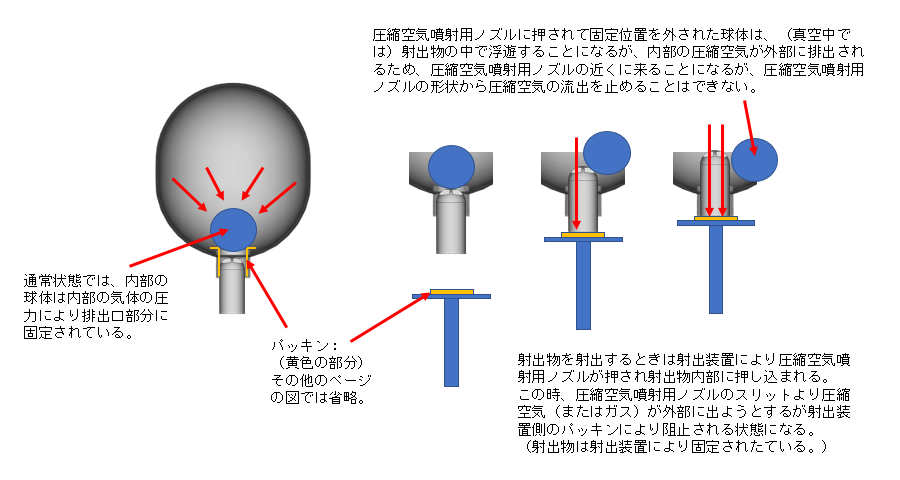

単純形状の射出物のイメージの一例。

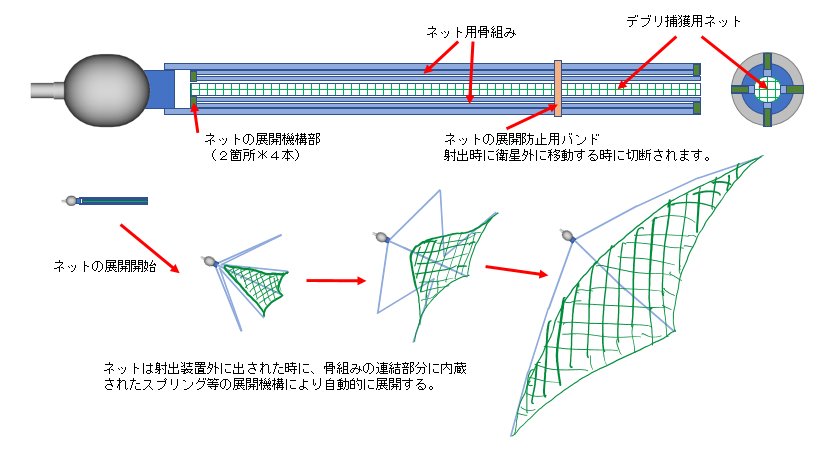

ネット（網）を搭載した射出物の構造

形状イメージの一例。単純形状の射出物にネットを接続した構造になっています。

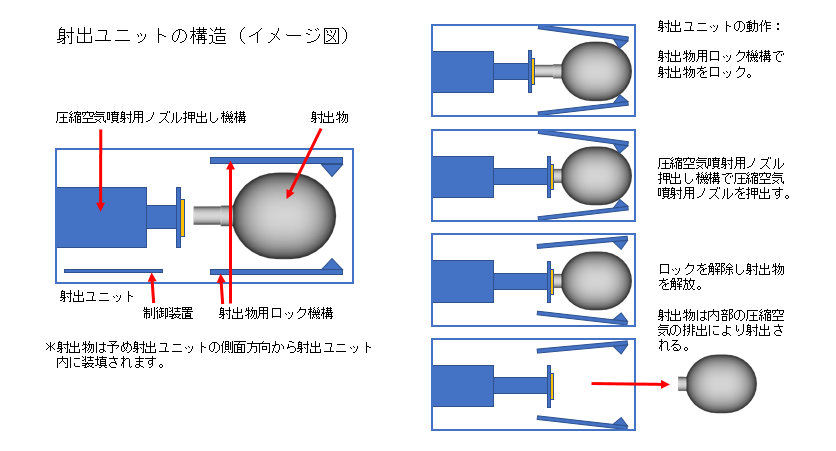

射出装置の構造

射出ユニットは、射出物用ロック機構、圧縮空気噴射用ノズル押出し機構が一体となった構造をしています。「単純形状の射出物」と「ネット（網）を搭載した射出物」は同一の射出ユニットから射出することができます。

装置全体の構造

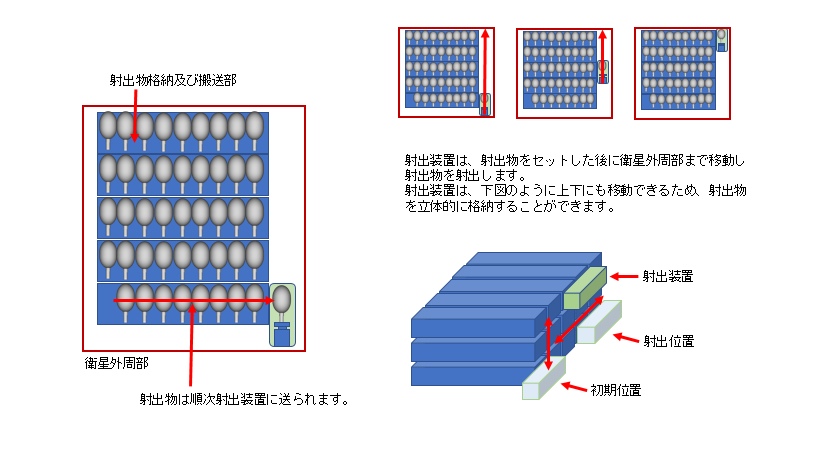

■ 単純形状の射出物の格納部と搬送装置の構造例

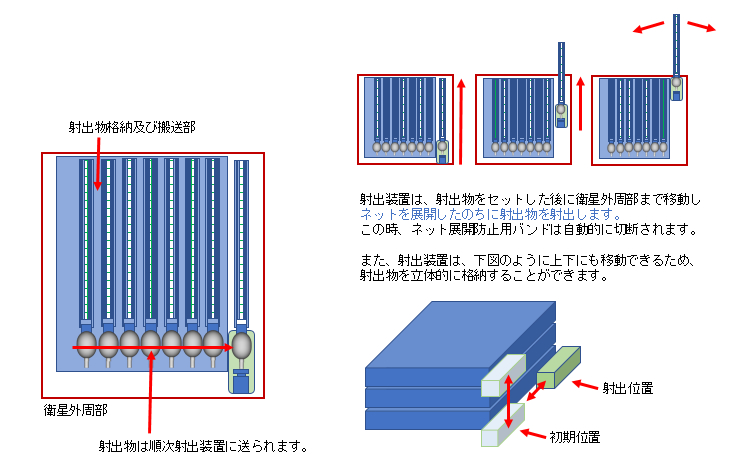

■ ネット（網）を搭載した射出物の格納部と搬送装置の構造例

■ ネット（網）を搭載した射出物の格納部と搬送装置の構造例

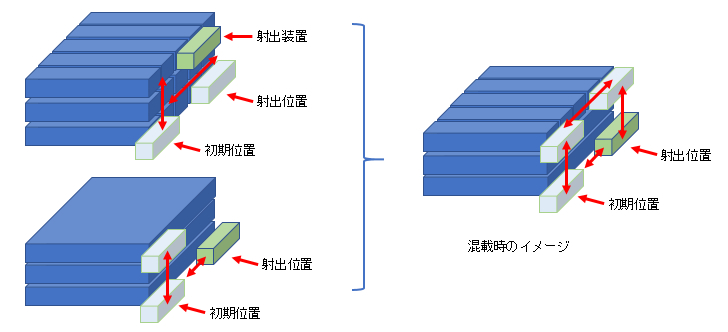

射出装置は、単純形状の射出物とネット（網）を搭載した射出物とで同一の射出装置を使用できるため、下記のように単純形状の射出物とネット（網）を搭載した射出物との搬送装置を混載することができます。
単純形状の射出物とネット（網）を搭載した射出物のどちらを選択するかは本装置内の制御装置に送るコマンドによって制御が可能となります。

装置全体の構造

射出装置の射出制御は、下記のような方法で行います。

１）外部コマンド方式
本装置を搭載した人工衛星のシステムから射出物を射出するためのコマンドを通信で受け取り射出物を射出する方法です。
射出物の射出シーケンス終了信号も通信で返します。

２）外部信号方式
本装置を搭載した人工衛星のシステムから射出物を射出するためのトリガーとなる信号を接点方式で受け取る方法です。
射出物の射出シーケンス終了信号も接点出力を使用してパルス信号等で返します。

使用する部材について

本装置を構成するための全ての部材ですが、宇宙空間での使用やロケットでの打ち上げ時の衝撃や高温での使用に耐えることのできる部材を使用するため、機密等の理由により本文内には記載をしていません。
