PEM型水電気分解水素製造装置について

水電気分解水素製造装置は国内外でいろいろな方式（PEM型、AEM型、アルカリ型等）の設備が製造されています。

弊社ではPEM型水電気分解水素製造装置を開発製造販売しています。PEM型水電気分解セルスタックは100％国産の製品がなく、海外のメーカーに依存します。弊社も複数の海外メーカーの水電気分解スタックを使用し、利活用ユーザーの要求仕様をお伺いしてできる限り希望に添えるPEM型水電気分解水素製造装置を開発製造いたします。

また、PEM型水電気分解水素製造装置を選択した理由として限られたスペースで簡単に水素製造ができるようにし軽量、小型、低消費電力、低コストを実現するためです。

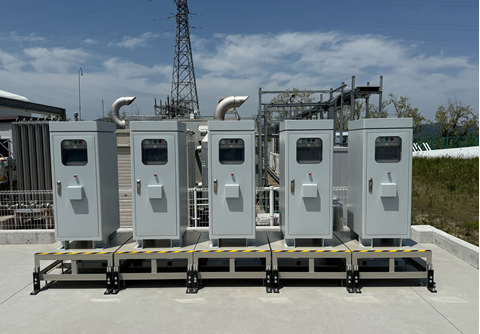

屋外型仕様　PEM型水電気分解水素製造装置 0.5Nm3/h （一例として）

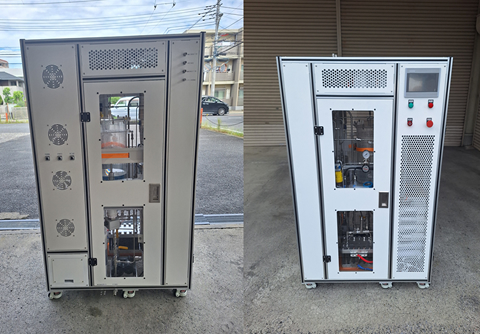

水電解スタック、加圧除湿器、空冷式熱交換器、タンク、気液分離器、純水供給器、電気制御ユニットで構成される水素発生装置です。

水素発生装置詳細

筐体寸法	W500×D600×H1350（突起部除く）
操作ボタン	タッチパネル、非常停止ボタン
電源	単相 AC200V、最大 4.5kW（ブレーカー容量：32A）
電解電力	最大 2.5ｋW
方式	PEM型
水素発生量	0.5N m3/h（定格） ※ 電流可変による出力制御：30～100%
水素純度	99.999％ （モル分率）、純度計算時水分含まず
水素発生効率	4.3kWh/Nm3 程度（初期時）
水素ガス平均露点	外気温度 35℃以下で 0℃DP 以下、35‐40℃で 5℃DP 以下
水素発生圧力	0.8MPaG 以下
凍結防止対策	あり
水道水供給圧力	0.2～0.3MPa.G
水道水供給度	3.5L/min 以上
水道水消費量	2L/hr 前後
RO 排水量	1.25L/hr 前後
純水生成方式	RO 逆浸透膜及びイオン交換樹脂（装置内に内蔵）
